TS Tryckstegringsstation
Tryckstegringsstationen höjer trycket i en dricksvattenledning när trycket från vattentornet inte räcker till för att få fram vatten med rätt tryck till slutanvändaren. Situationen kan uppstå om ett bostadsområde ligger långt ifrån vattentornet eller högt i förhållande till dricksvattenledningen.
Utformning och användning
Tryckstegring kan också behövas för byggnader som är väldigt höga, t.ex. en modern bostadsskrapa eller ett hotell.

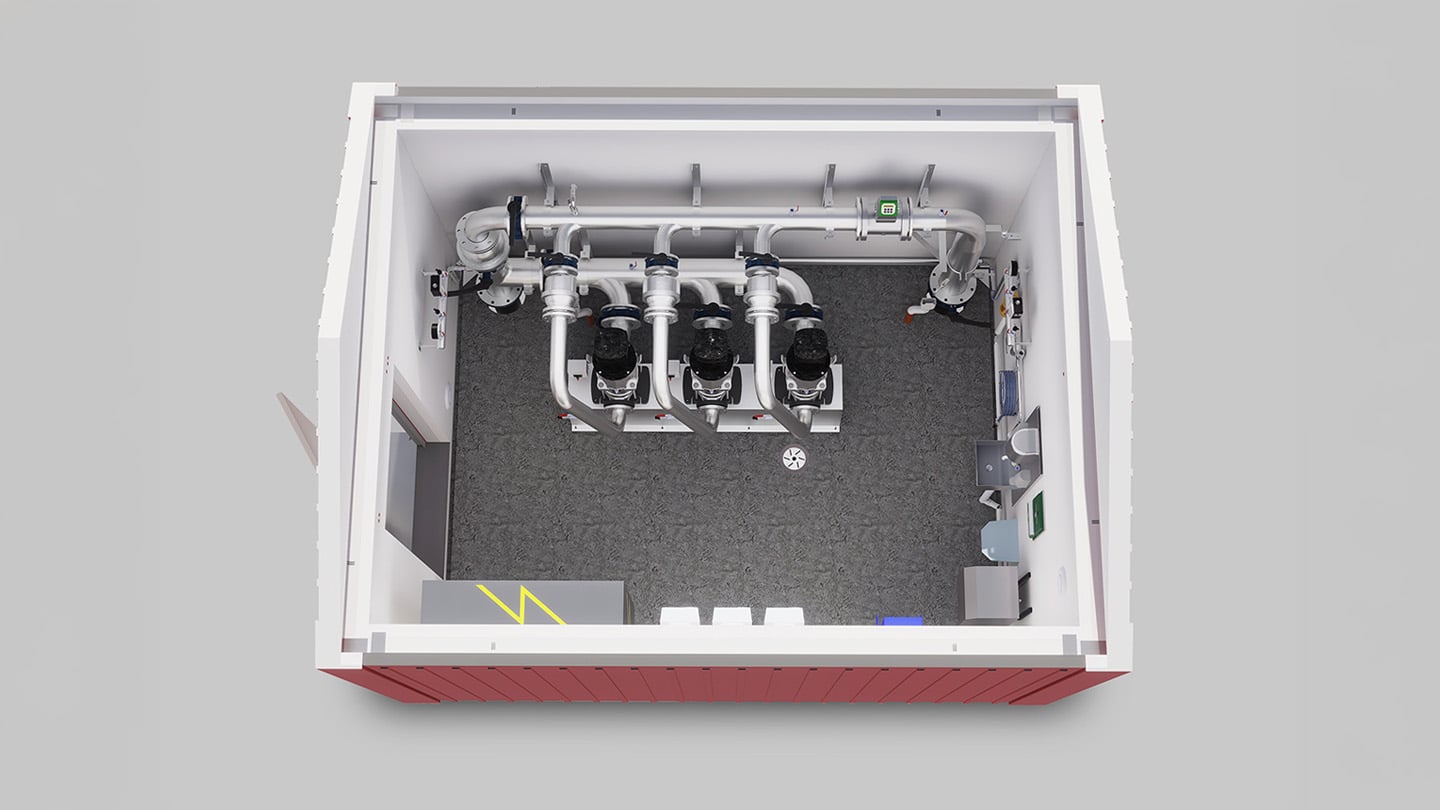

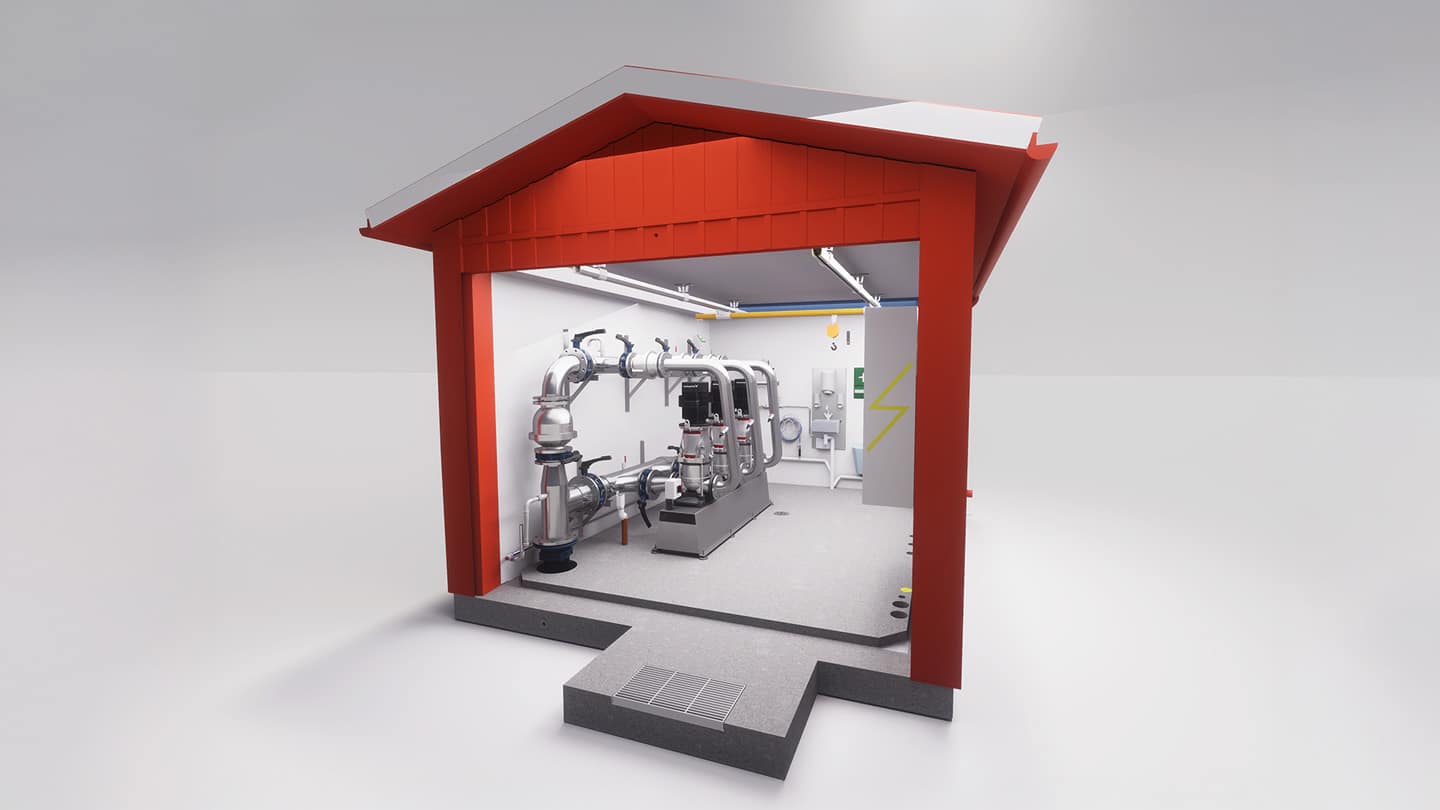

I de flesta tryckstegringsstationer placeras pumparna i marknivå in line d.v.s. mellan ingående och utgående vattenledning. TS Tryckstegringsstation kan också byggas med lågreservoar. Det innebär att dricksvattnet som pumpas vidare inte kommer direkt ifrån vattenledningen utan från ett vattenmagasin i anslutning till tryckstegringsstationen.
Förutom att öka trycket i dricksvattenledningar kan TS Tryckstegringsstation användas för bevattning, fjärrvärme och brandvatten.
Skyddsklassad för att säkra dricksvattnet
Dricksvatten räknas som livsmedel. Det ställer höga krav på säkerheten i våra tryckstegringsstationer. Norvateks överbyggnader kan byggas enligt skyddsklass 2.
Säkerhet handlar också om att bygga så att servicepersonalen får en bra arbetsmiljö.
En tryckstegringsstation som smälter in
Som för alla våra pumpstationer kan du välja mellan olika material till fasaden och påverka utformningen av byggnaden så att den passar in i den omgivande miljön
Projekt
några av våra VM-stationer
Snabböversikt
Kapacitet/flöde
1 - 1200 l/s
Pumpsump
Betong
(Se tabell nedan för mått)
Överbyggnad
Betong eller trä
(Se tabell nedan för standarddimensioner)
Pumpar
Pumparna är vanligtvis torrt uppställda.
Ventiler
Ventiler i regel placerade i överbyggnaden.
Rörinredning
Rörinredning i rostfritt/rosfritt syrafast.
Standard
TS Tryckstegringsstation är utformad för aktuella krav på flöde och tryckstegring enligt VAV P57. Stationen är CE-märkt enligt maskindirektivet.
Leverans
Pumpstationen levereras komplett och klar att köra igång. I de fall vi levererar el- och automatikutrustning ingår dokumenterad driftsättning.
Överbyggnad - material och dimensioner
| BETONG | TRÄ |
|---|---|
bredd x längd (mm) | bredd x längd (mm) |
| Invändigt / Utvändigt | Invändigt / Utvändigt |
| 2500 x 2500 / 3096 x 3096 | 2242 x 2242 / 2500 x 2500 |
| 2500 x 3000 / 3096 x 3596 | 2242 x 2742 / 2500 x 3000 |
| 2500 x 3500 /3096 x 4096 | 2242 x 3242 / 2500 x 3500 |
| 3000 x 3000 / 3596 x 3596 | 2742 x 2742 / 3000 x 3000 |
| 3000 x 3500 / 3596 x 4096 | 2742 x 3242 / 3000 x 3500 |
| 3000 x 5000 / 3596 x 5596 | 2742 x 4742 / 3000 x 5000 |
| 3000 x 7500 / 3596 x 8096 | 2742 x 7242 / 3000 x 7500 |
| 3500 x 3500 / 4096 x 4096 | 3242 x 3242 / 3500 x 3500 |
