VM Pumpstation
VM Pumpstation för spillvatten, med maskinrum under mark, är en efterfrågad lösning för pumpning av kommunalt spillvatten. Konstruktionen gör det möjligt att sätta ett positivt tryck på vattenpelaren och samtidigt skapa en bra arbetsmiljö med torrt uppställda pumpar i maskinrummet.
Flexibelt maskinrum med betongmoduler

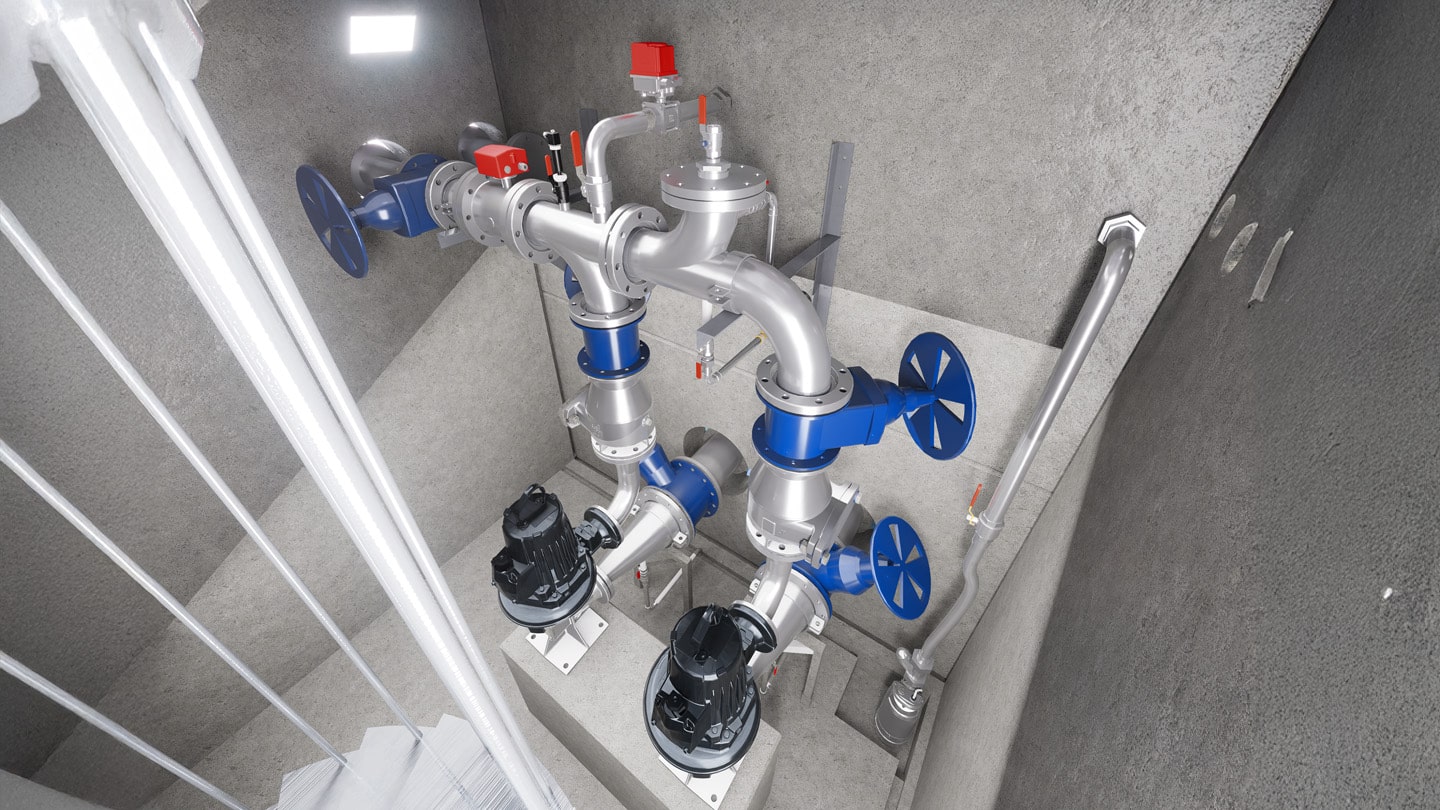

Med maskinrum under mark kan pumparna placeras under den lägsta vattennivån i sumpen utan att de behöver sänkas ner i själva sumpen. Vi behåller alla fördelar med ett positivt tryck på vattenpelaren i pumpen och får en mycket bättre arbetsmiljö för underhåll av stationen.
Maskinrummen byggs av betongmoduler med dimensionerna 3 000 x 5 000 mm. Sedan kan man antingen:
- montera en sump utanför denna modul. Det kan vara ytterligare en betongmodul eller en rund sump i betong,

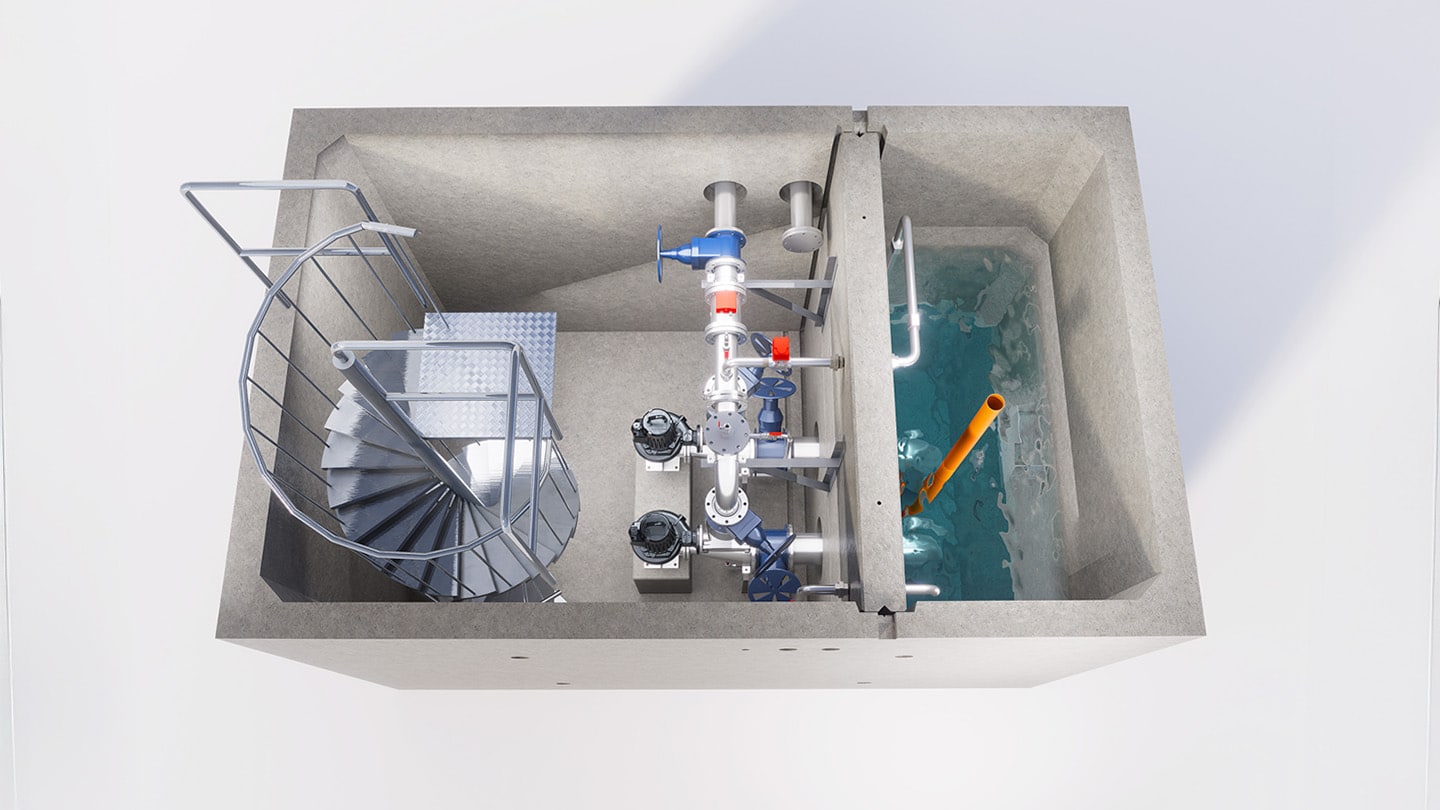

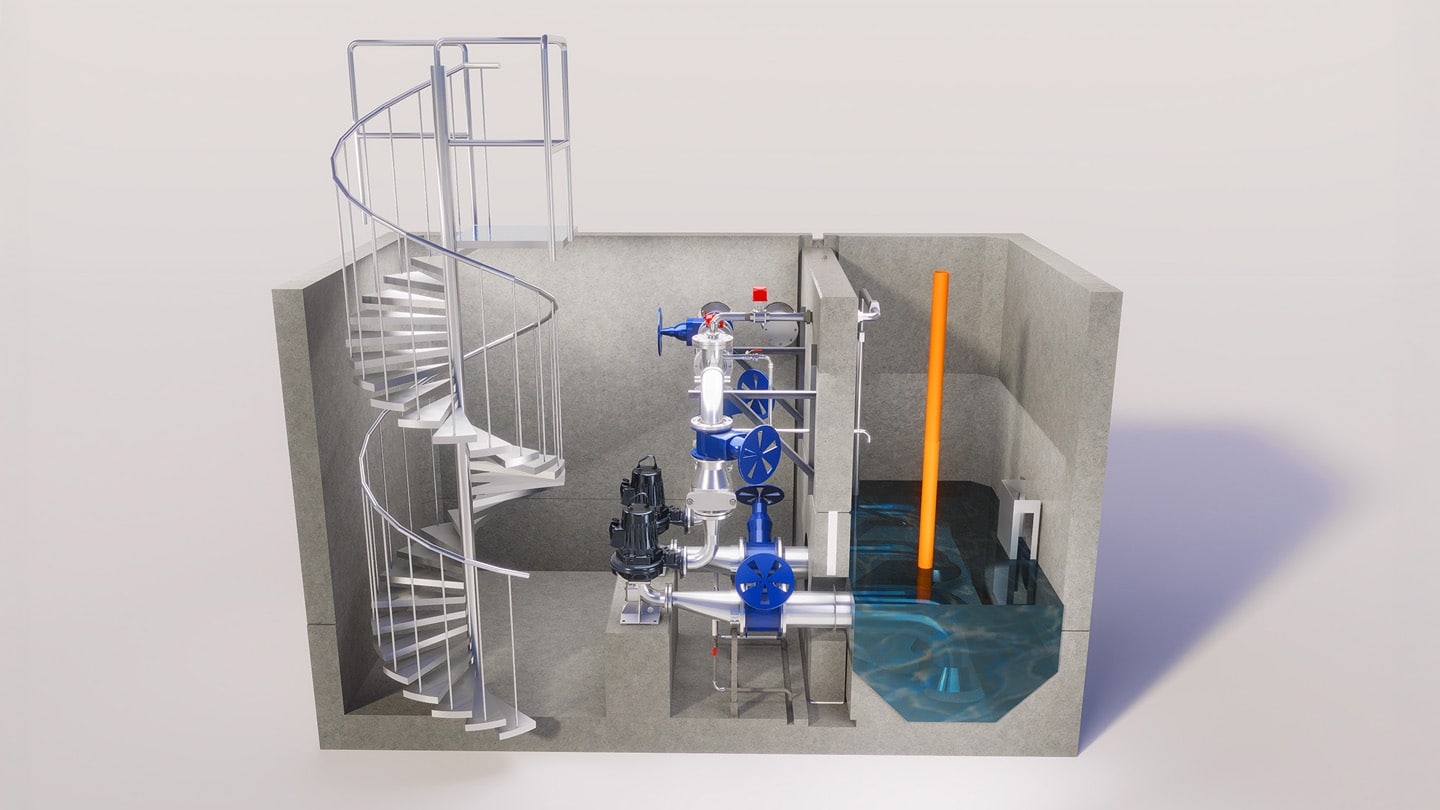

- eller dela av modulen så att en del är maskinrum och den andra sump. Se tabell nedan för dimensioner för den här lösningen.
Pumpstation för spillvatten med längre hållbarhet

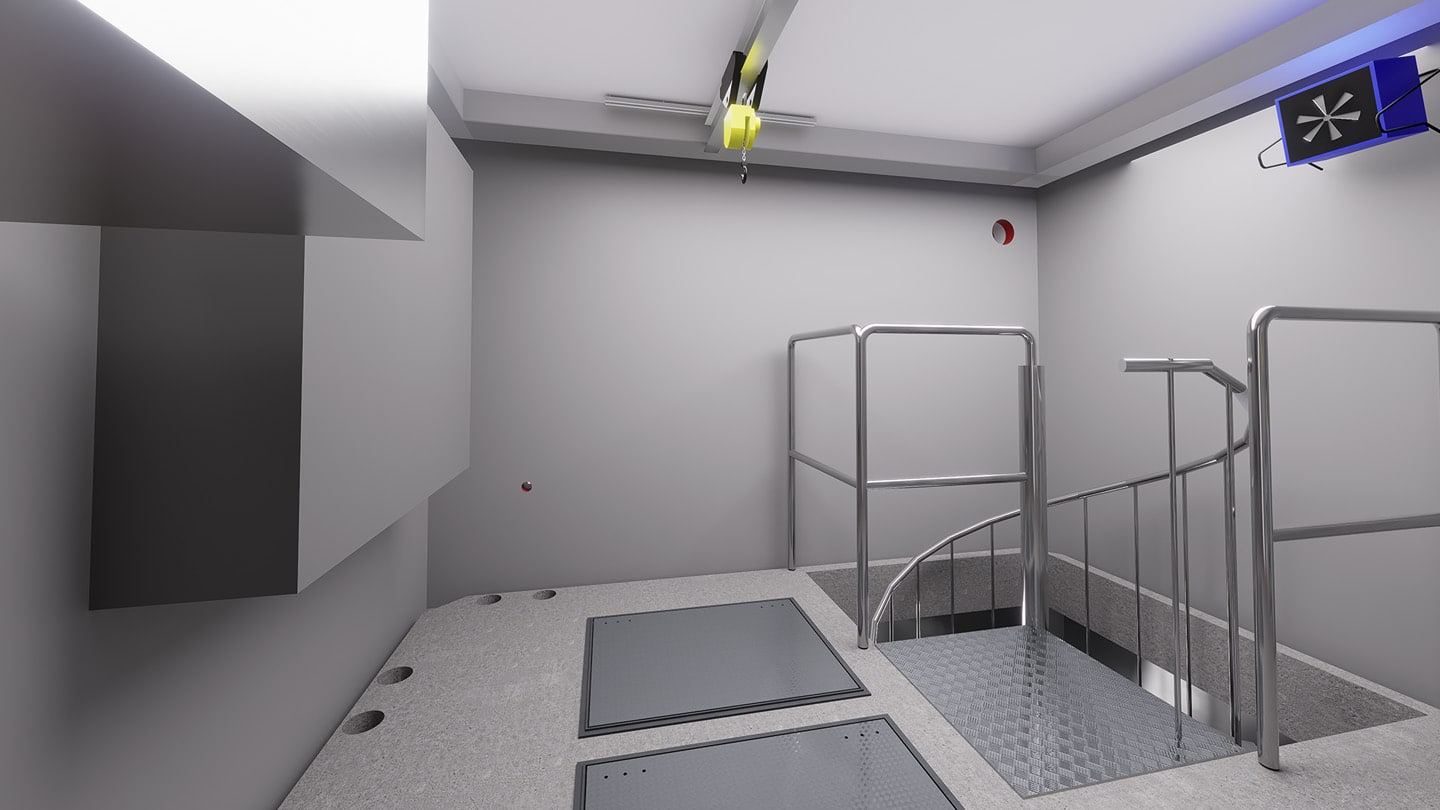

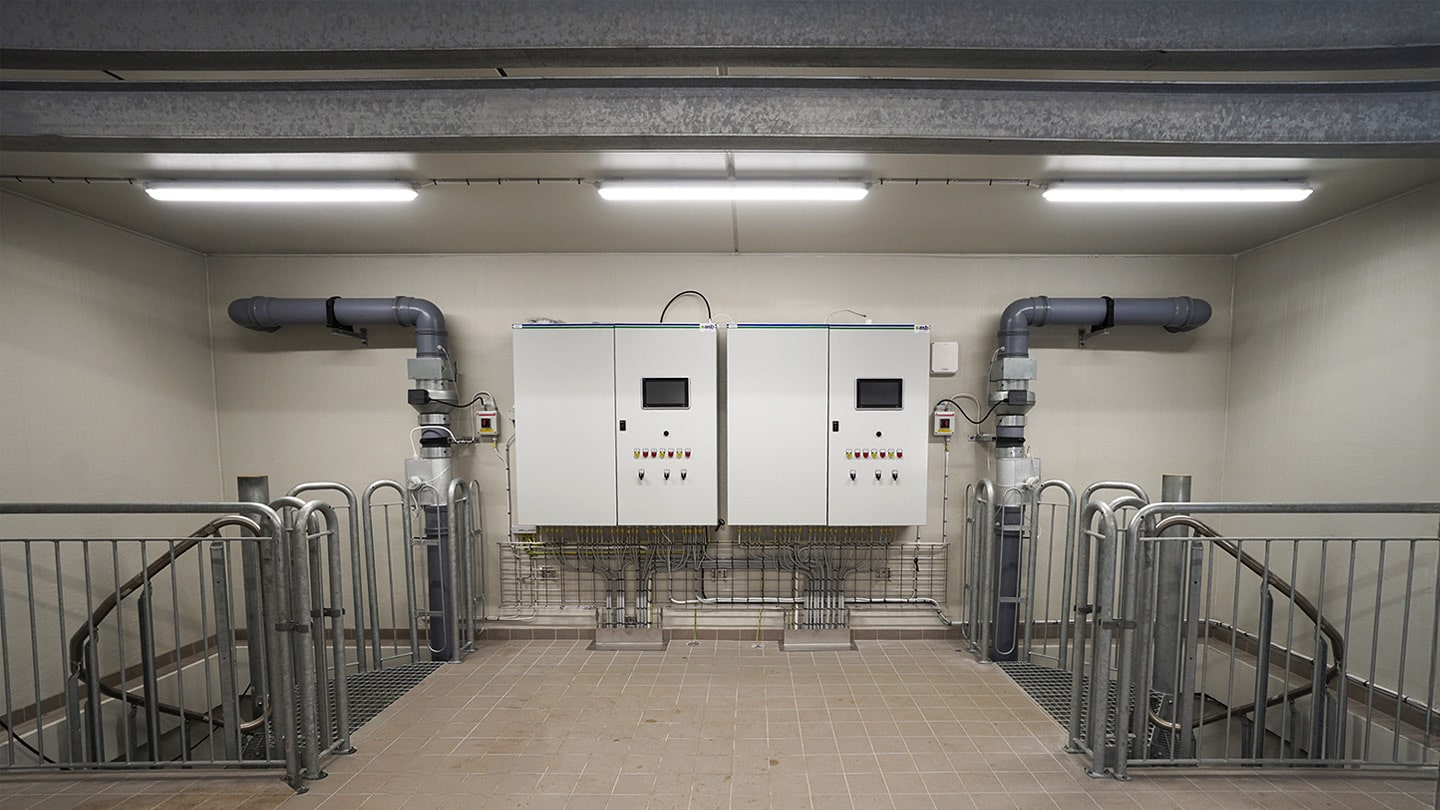

En annan fördel är VM-stationens livslängd då skåp, mätinstrument och liknande i maskinrummet inte påverkas av t.ex. svavelväte.

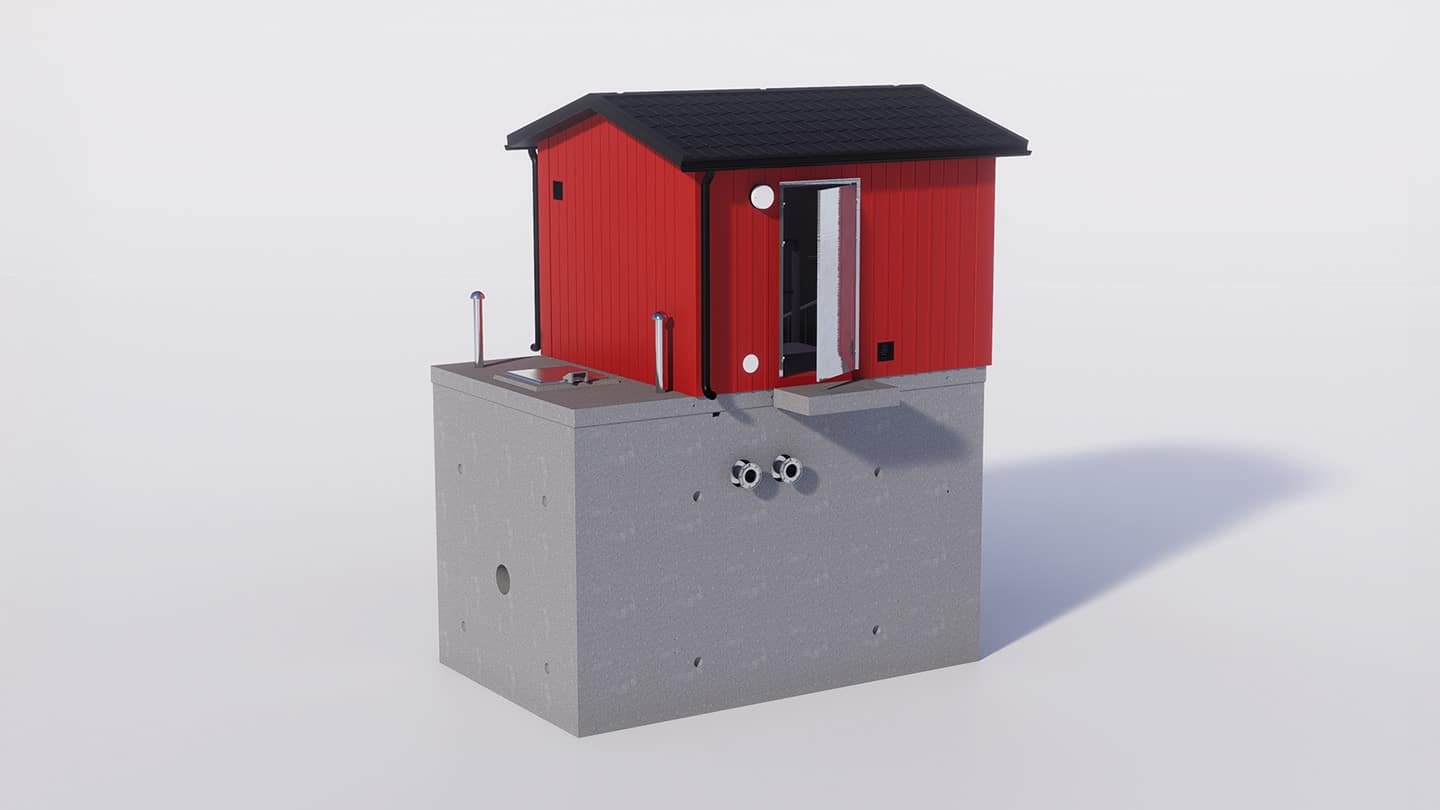

Överbyggnader som passar in i miljön
Överbyggnadens storlek anpassas efter utformningen av maskinrummet. Precis som våra andra stationer kan VM Pumpstation byggas med olika fasader och inredning för att passa beställarens standard eller önskemål.
En pumpstation för spillvatten med kapacitet
Infrastrukturen för VA i Sverige håller på att uppgraderas och byggas ut. När många mindre reningsverk läggs ner, ökar behovet av kraftiga överföringsledningar till större reningsverk. Här kommer VM Pumpstation för spillvatten och dagvatten till sin rätt med kapacitet för stora flöden och flexibel utformning.

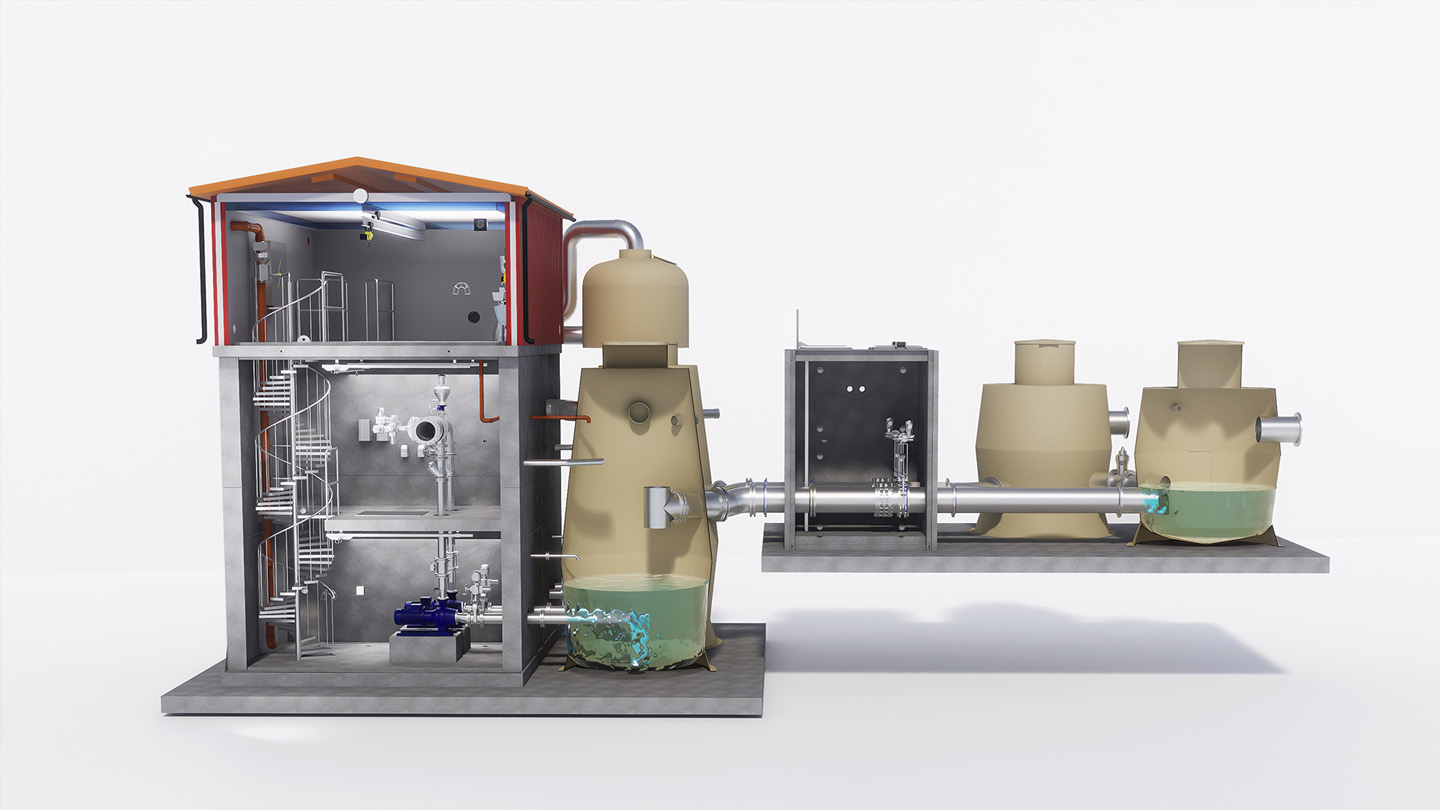

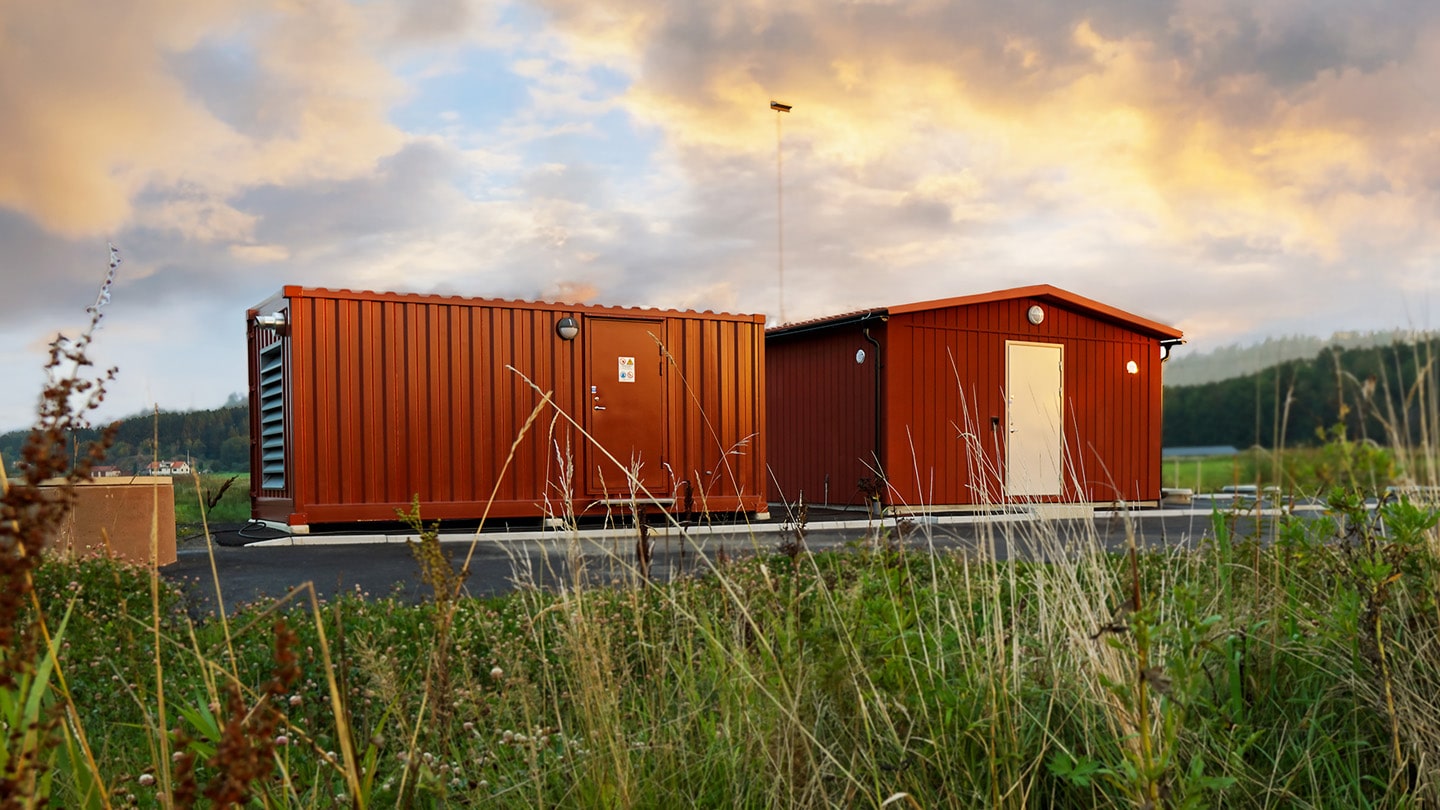

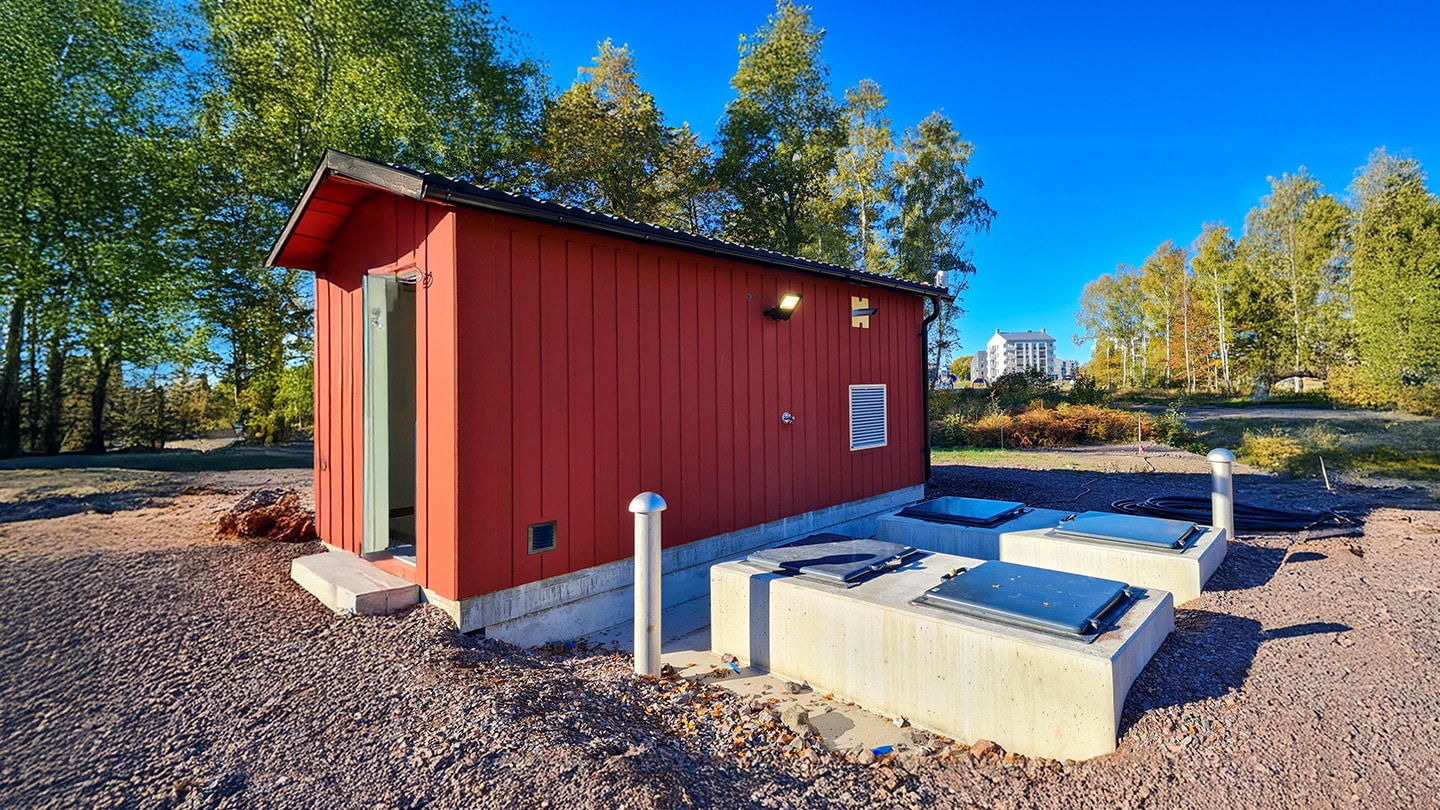

Projekt
några av våra VM-stationer
Snabböversikt
Kapacitet/flöde
Från ca 5 – 300 l/s
Pumpsump
Betong
(Se tabell nedan för mått)
Överbyggnad
Betong, trä
(Se tabell nedan för standarddimensioner)
Pumpar

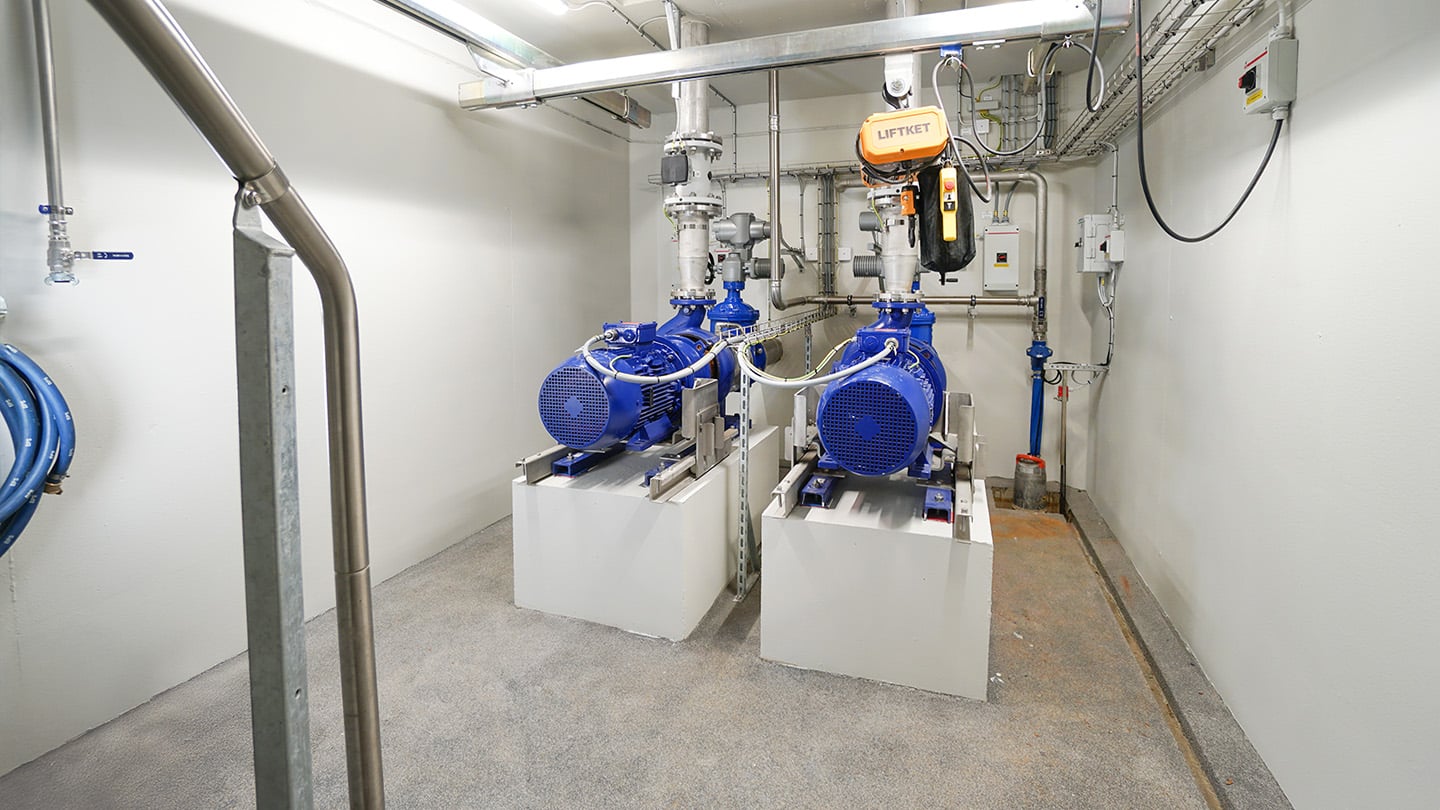

Pumparna är vanligtvis torrt uppställda.

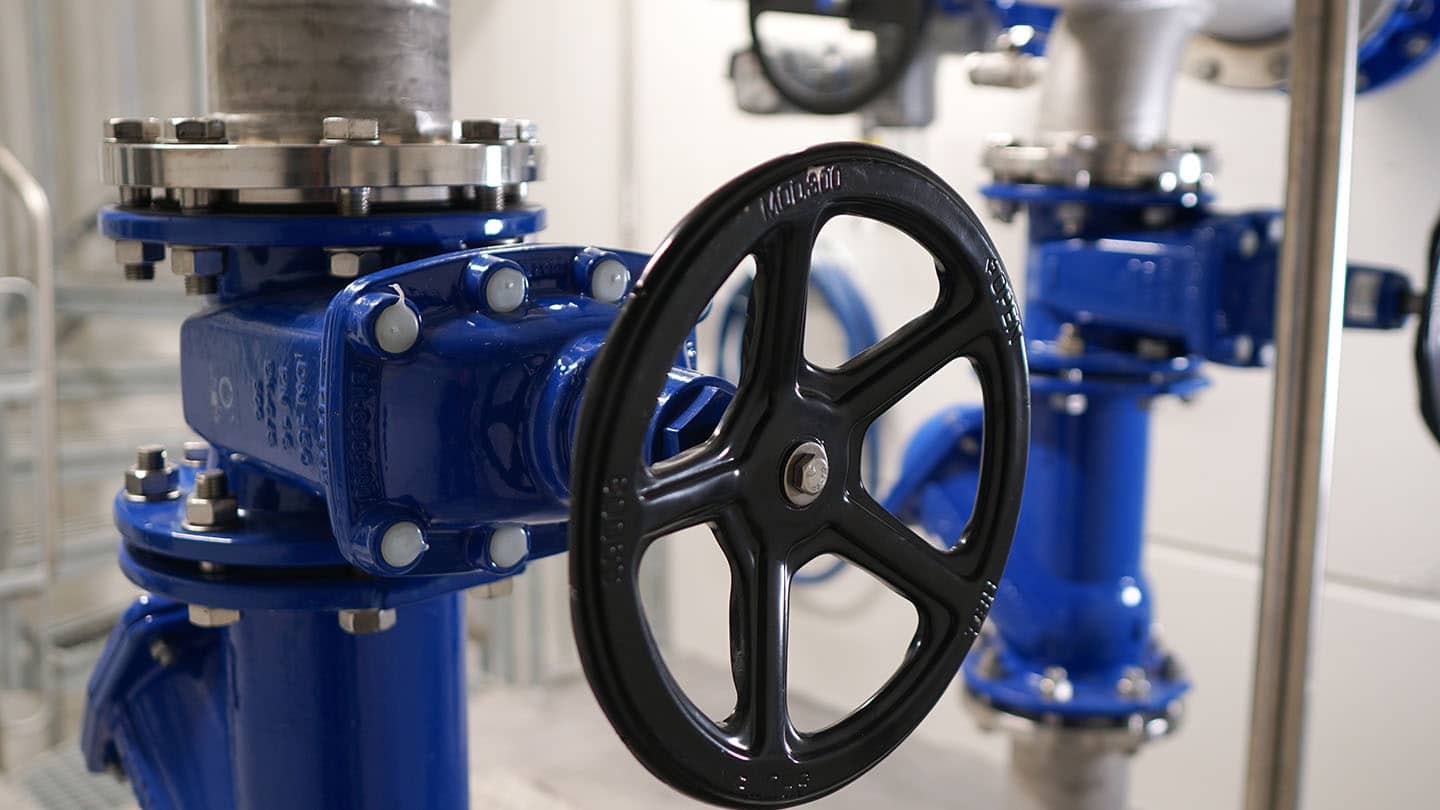

Ventiler

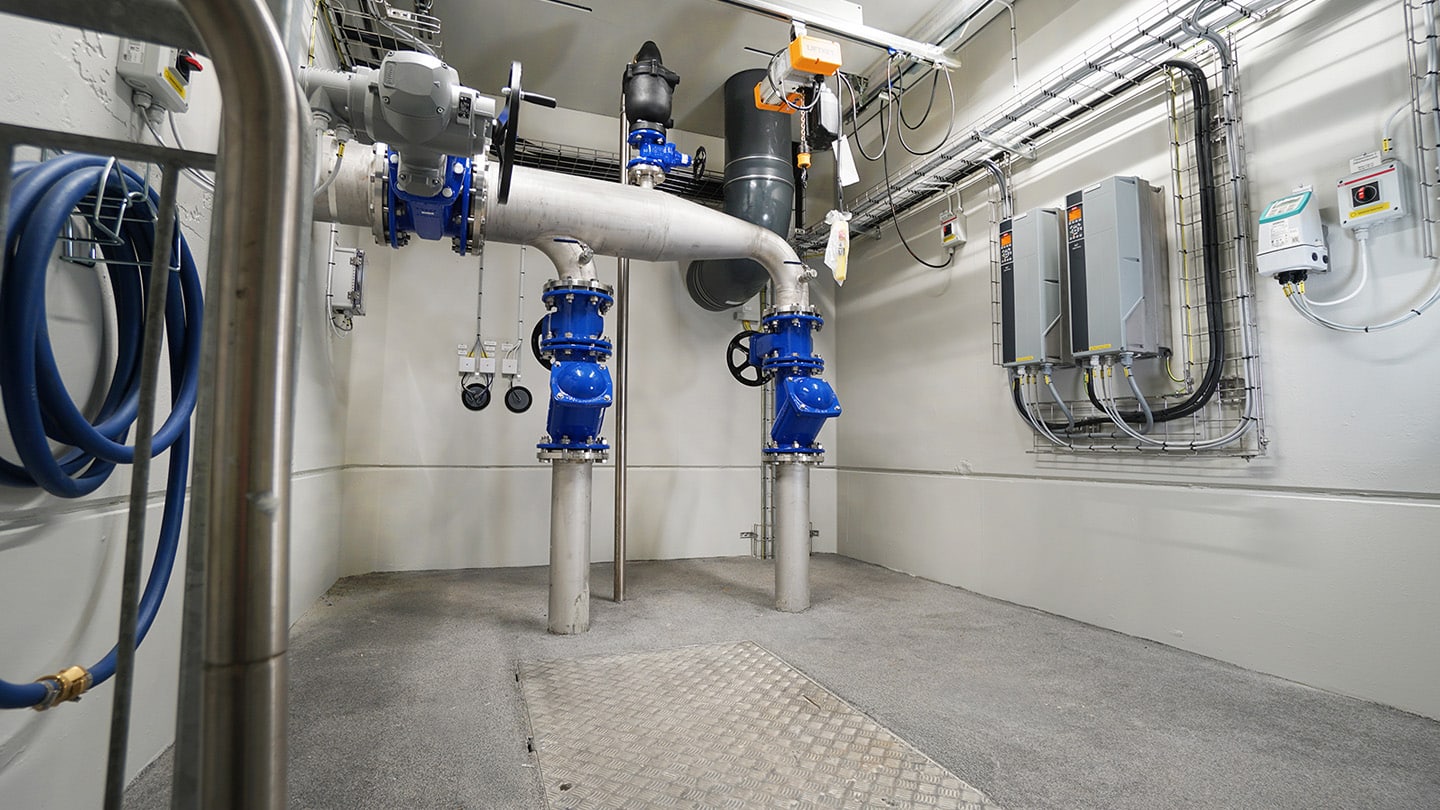

Ventiler placeras i maskinrummet.
Rörinredning
Rörinredning i rostfritt/rostfritt syrafast
Standard
VM Pumpstation är utformad efter krav och rekommendationer enligt VAV P47 och P90. Stationen är CE-märkt enligt maskindirektivet.
Leverans
Pumpstationen levereras komplett och klar att köra igång. I de fall vi levererar el- och automatikutrustning ingår dokumenterad driftsättning.
Pumpsump - material och dimensioner
| BETONG | - extern sump | - maskinrum/sump |
|---|---|---|
bredd x längd (mm) | bredd x längd (mm) | |
| Hela modulen | 3000 x 5000 | |
| Hela modulen | 3000 x 5000 | |
| - maskinrum | 3000 x 3300 | |
| - sump | 3000 x 1450 |
Överbyggnad - material och dimensioner
| betong | trähus/betongsump | trähus/gapsump: |
|---|---|---|
bredd x längd (mm) | bredd x längd (mm) | bredd x längd (mm) |
| Invändigt / Utvändigt | Invändigt / Utvändigt | Invändigt / Utvändigt |
| 2500 x 2500 / 3096 x 3096 | 2242 x 2242 / 2500 x 2500 | 2146 x 2146 / 2400 x 2400 |
| 2500 x 3000 / 3096 x 3596 | 2242 x 2742 / 2500 x 3000 | 2146 x 2646 / 2400 x 2900 |
| 2500 x 3500 / 3096 x 4096 | 2242 x 3242 / 2500 x 3500 | 2146 x 2146 / 2400 x 3500 |
| 3000 x 3000 / 3596 x 3596 | 2742 x 2742 / 3000 x 3000 | 2646 x 2646 / 2900 x 2900 |
| 3000 x 3500 / 3596 x 4096 | 2742 x 3242 / 3000 x 3500 | 3046 x 3046 / 3300 x 3300 |
| 3000 x 5000 / 3596 x 5596 | 2742 x 4742 / 3000 x 5000 | - |
| 3000 x 7500 / 3596 x 8096 | 2742 x 7242 / 3000 x 7500 | - |
| 3500 x 3500 / 4096 x 4096 | 3242 x 3242 / 3500 x 3500 | - |
