Pumpstation VÖ
VÖ Pumpstation är en typisk avloppspumpstation. Den vanligaste tillämpningen är just att pumpa kommunalt avloppsvatten där vattnet inte kan att rinna vidare med hjälp av självfall. Pumpstationen används också för dagvatten.
Möjlighet att välja material
Brunnen i VÖ Pumpstation kan tillverkas i olika material och storlekar enligt föreskrifter från beställaren. En specialitet är vår betongsump med PE-liner, som gjuts in vid tillverkning i fabriken. Det ger en brunn med en slät insida som är lättare att hålla ren.

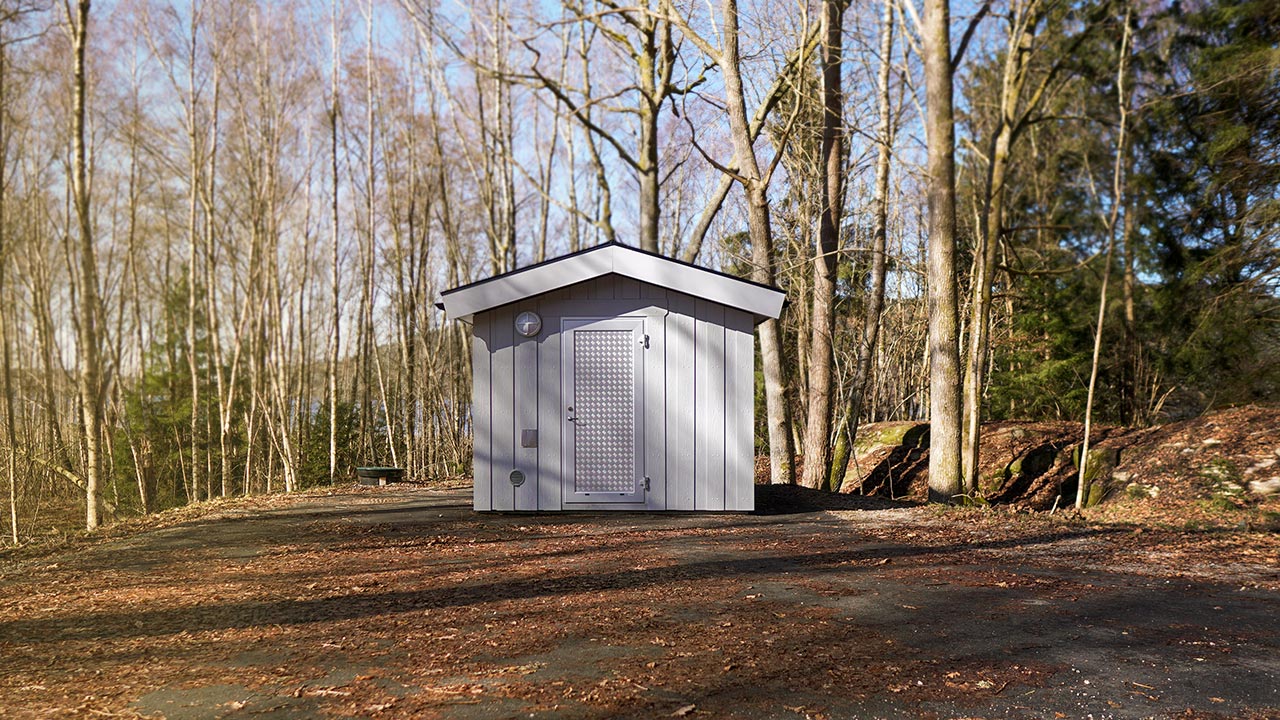

Detsamma gäller överbyggnaden som kan utformas helt efter kundens önskemål både in- och utvändigt. Tanken är att pumpstationen ska smälta in på ett bra sätt i miljön där den är placerad. Vi kan t.ex. anpassa utformning av taket och fasadstrukturen.
Standardmaterial för överbyggnader är betong, trä och Cedral fibercement.
CE-märkning garanterar en bra arbetsmiljö

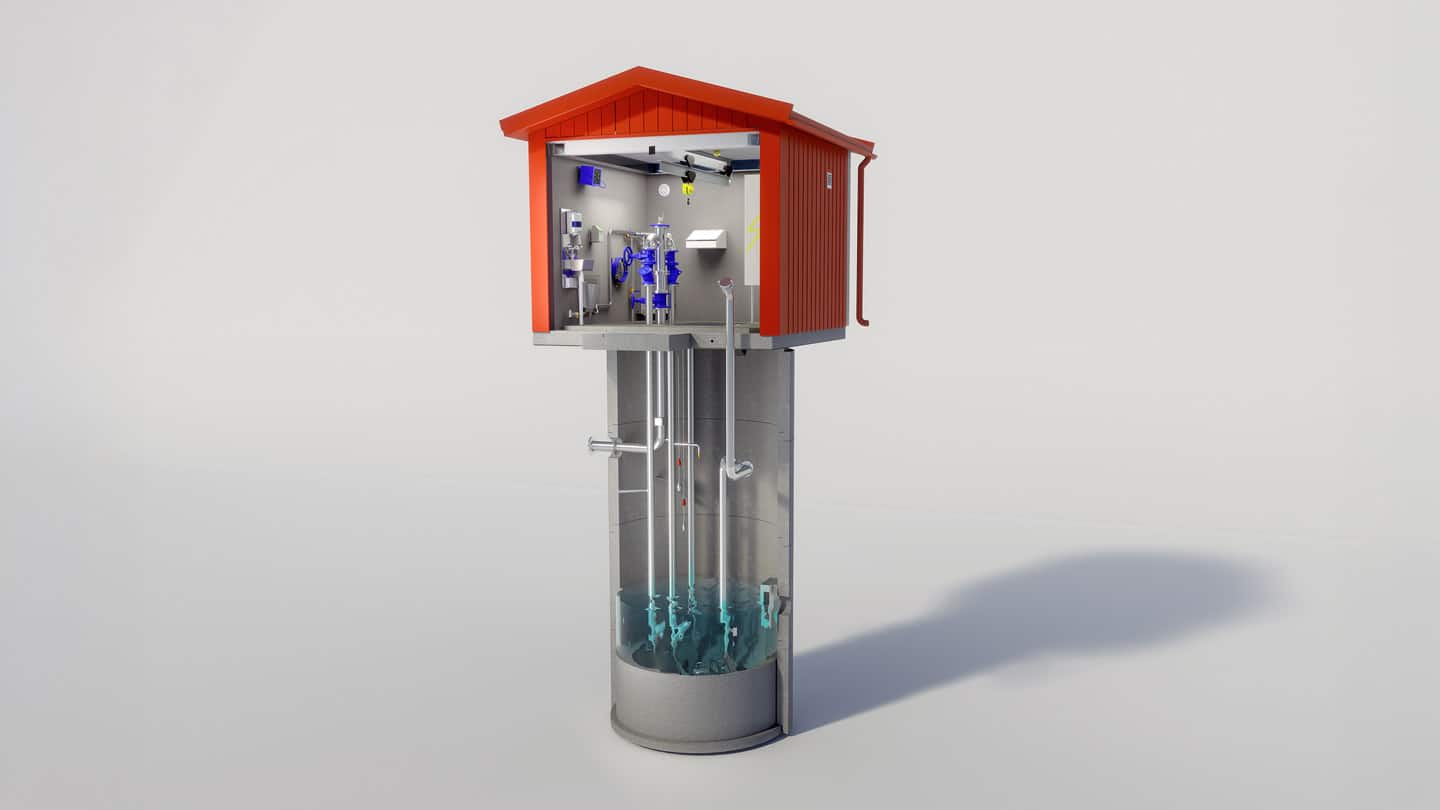

Överbyggnaden, där ventiler, el och automatik är placerade, ger driftspersonalen en bra arbetsmiljö. Eftersom vi ofta CE-märker våra anläggningar, bygger vi pumpstationen med allt från funktion och driftsäkerhet till arbetsmiljön och utrymningsvägar i tankarna.
Avloppspumpstationen kan utrustas med luktreduceringssystem.
Avloppspumpstation med självrensande botten

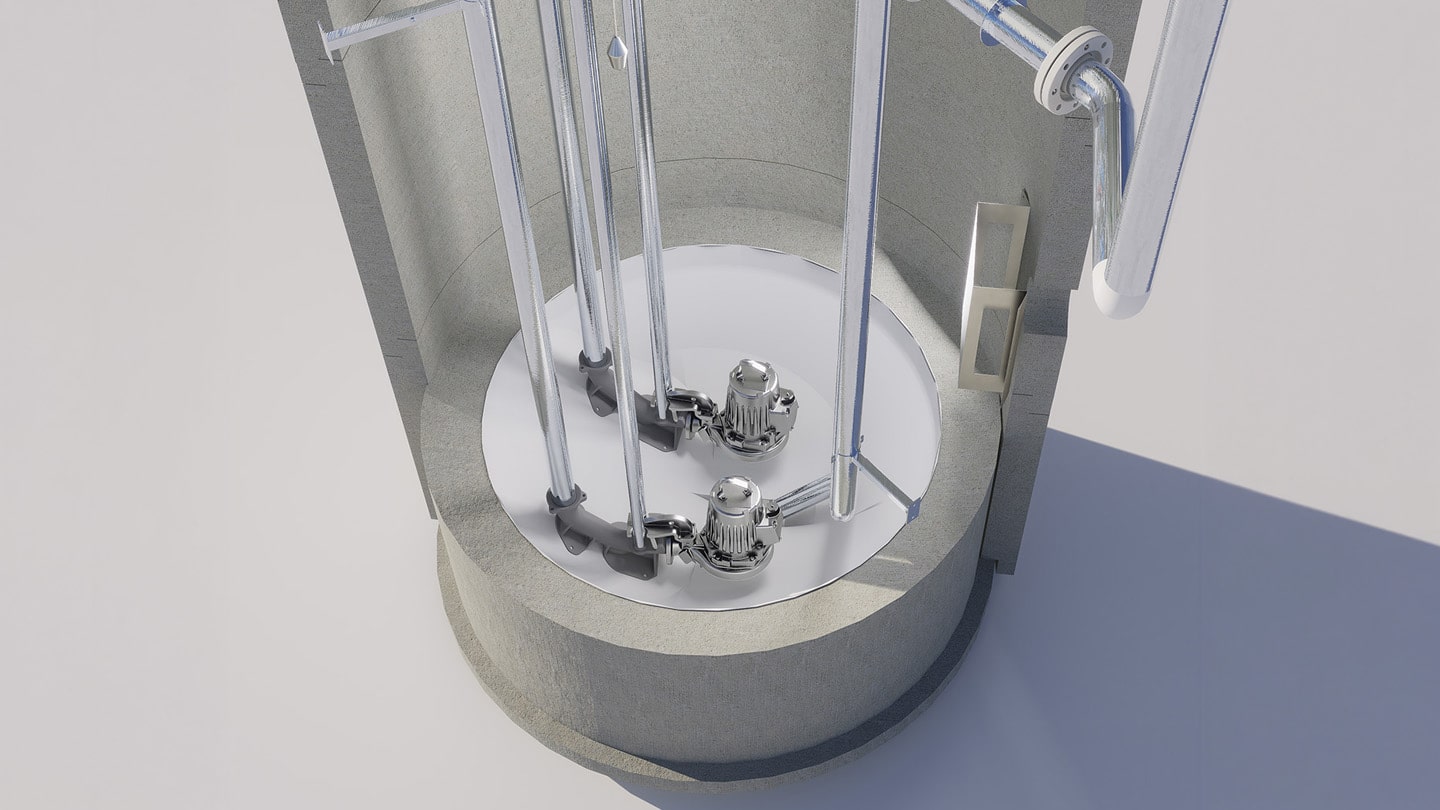

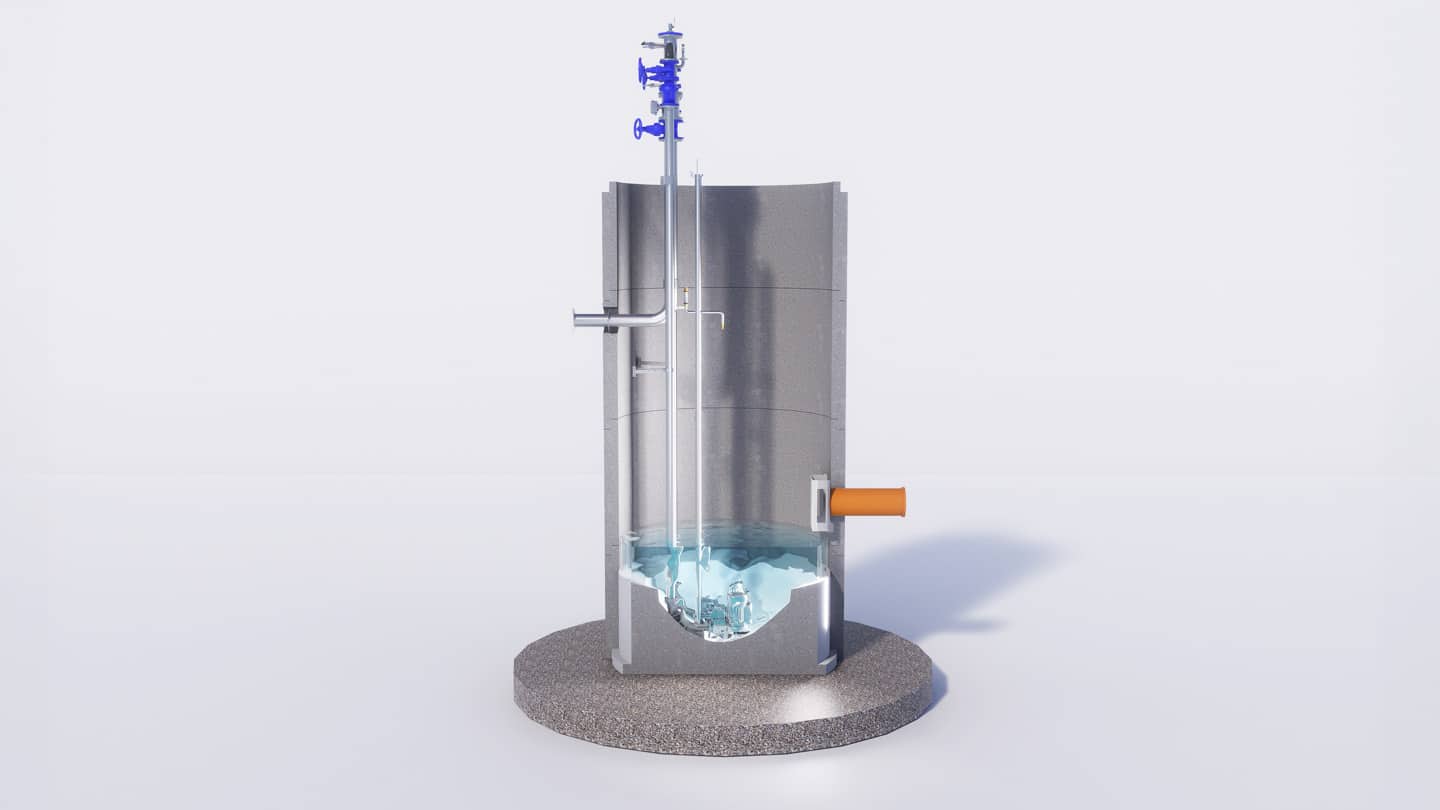

Ett av de vanligaste problemen i en avloppspumpstation är sedimentering, något som bl.a. kan leda till driftstörningar. För att minimera sedimentering i sumpen har Norvatek tagit fram en självrensande konstruktion: Nowa Botten – en optimerad lösning med pumpfötter (storlek DN 80 till DN 150) som vi monterar i snedplan i brunnen. Vi har även lösningar för pumpfötter med andra storlekar.
Snabböversikt
Kapacitet/flöde
Från ca 5 – 300 l/s
Pumpsump
Betong, GAP eller rostfritt.
(Se tabell nedan för standarddimensioner.)
Överbyggnad
Betong, trä, fibrecement eller design.
(Se tabell nedan för standarddimensioner)
Pumpar
Pumparna kan vara torrt uppställda eller dränkta.
Ventiler
Ventiler i regel placerade i överbyggnaden.
Rörinredning
Rörinredning i rostfritt/rostfritt syrafast
Standard
VÖ Pumpstation är utformad efter krav och rekommendationer enligt VAV P47 och P90. Stationen är CE-märkt enligt maskindirektivet.
Leverans
Pumpstationen levereras komplett och klar att köra igång. I de fall vi levererar el- och automatikutrustning ingår dokumenterad driftsättning.
Pumpsump - material och dimensioner
| BETONG | GAP | ROSTFRITT |
|---|---|---|
(mm) | (mm) | (mm) |
| 1600 | 1600 | 1600 |
| 2000 | 2000 | 1900 |
| 2500 | 2500 | 2500 |
| 3000 | 3000 | 3000 |
| Modulmått | ||
bredd x längd (mm) | ||
| 3000 x 5000 |
Överbyggnad - material och dimensioner
| BETONG | TRÄ | GAP |
|---|---|---|
bredd x längd (mm) | bredd x längd (mm) | bredd x längd (mm) |
| Invändigt / Utvändigt | Invändigt / Utvändigt | Invändigt / Utvändigt |
| 2500 x 2500 / 3096 x 3096 | 2242 x 2242 / 2500 x 2500 | 2146 x 2146 / 2400 x 2400 |
| 2500 x 3000 / 3096 x 3596 | 2242 x 2742 / 2500 x 3000 | 2146 x 2646 / 2400 x 2900 |
| 2500 x 3500 / 3096 x 4096 | 2242 x 3242 / 2500 x 3500 | 2146 x 2146 / 2400 x 3500 |
| 3000 x 3000 / 3596 x 3596 | 2742 x 2742 / 3000 x 3000 | 2646 x 2646 / 2900 x 2900 |
| 3000 x 3500 / 3596 x 4096 | 2742 x 3242 / 3000 x 3500 | 3046 x 3046 / 3300 x 3300 |
| 3000 x 5000 / 3596 x 5596 | 2742 x 4742 / 3000 x 5000 | - |
| 3000 x 7500 / 3596 x 8096 | 2742 x 7242 / 3000 x 7500 | - |
| 3500 x 3500 / 4096 x 4096 | 3242 x 3242 / 3500 x 3500 | - |
